| 類型 : | 有線電視設備 |
| 功能 : | 信號傳輸裝置，信號傳輸設備 |
| 認證 : | ISO, RoHS |
| 條件 : | 最新 |
| 材料 : | 鋁壓鑄 |
| 型號: | HS15209-19 |
| 起源 : | 中國,寧波 |
| 商標 : | 環順 |
| 規格 : | 19x11x1.75(WxDxH) |
| 海關編碼 : | 8517622990 |

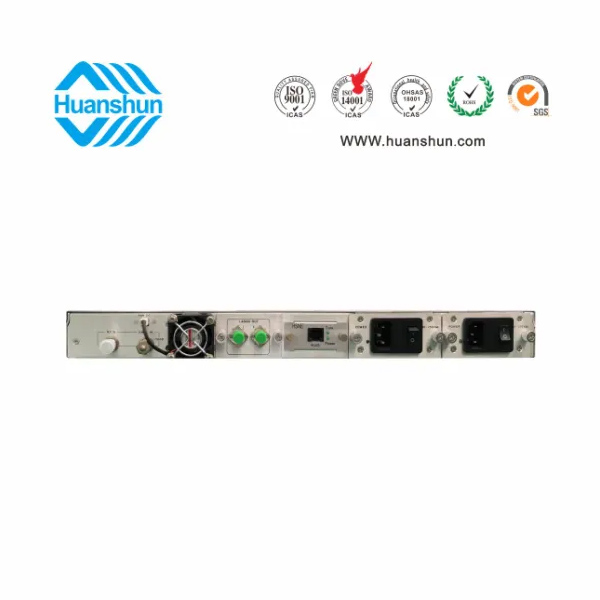

HS152XX-19外調制光發射機產品屬于新型的高性能1550nm 外調制CATV 光發射機。19"1U高結構全鋁式機箱，可方便地安裝在19"機架上。152XX-19規格為1550波段波長，2路光功率輸出，XX表示輸出功率值，單位為dBm，-19表示SBS最大值；輸出信號光譜線窄，在遠距離傳輸時，更顯優勢。主要器件采用JDSU、Fujitsu、Bookham含熱電致冷器的DFB低噪聲、窄線寬、連續波激光器和JDUS、AVANEX CATV高線性外調制器及配套預失真板。由于關鍵部件采用了國際品牌及我公司系統優化控制技術、SNMP網絡控制技術，使整機的技術性能指標完全達到同類進口設備的標準，為有線電視及電話通信，提供優質的圖象、數字或壓縮數字信號長距離傳輸。
高品質 獨創的系統優化控制技術、RF預失真技術在保證性能優異CNR的情況下系統獲得最大的CTB、CSO和SBS指標。

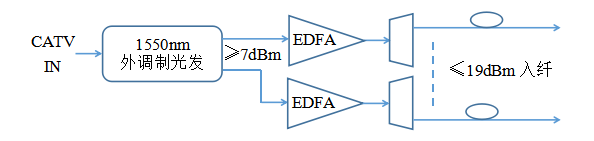

靈活性 外調器的相位調制技術在保證系統CSO性能優異的情況下，最大限度地提高了入纖光功率，以獲取長距離傳輸，且SBS閾值13、16、18和19現場可調，可適用不同的網絡傳輸。

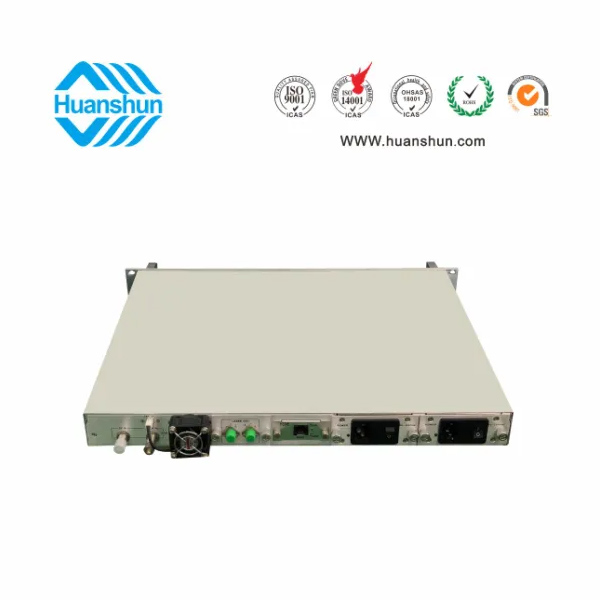

可靠性 采用19″1U標準機架，內置高性能的雙開關電源，可在90～255Vac市網電壓中熱備份工作，MS級全自動切換；機箱散熱可自動溫度控制。
直觀性 外調制器與激光器是整機最貴重的器件，機器內設微處理器對外調
制器和激光器的工作狀態進行監控，工作參數由面板LCD窗口顯示。
網管型 選件式狀態監控應答器保證滿足國標并與 SCTE HMS和WEB標準兼容，可實現網管監控功能。
規格：
HS152XX ，860/1000MHz,SBS13、16、18可選，2路5、7、9、11dBm輸出
HS152XX-19 ，860/1000MHz,SBS13、16、19可選，2路5、7、9、11dBm輸出
序號 | 項目 | 單位 | HS152XX | HS15 2 XX-19 | |
1 | 激光器類型 | DFB激光器 | |||
2 | 光波長 | nm | 1550±5或IUT波長 | ||
3 | 光調制方式 | 外調制 | |||
4 | 光輸出功率 | dBm | 2×5、7、9、11 | ||
5 | SBS門限 | dBm | 13 16 18 | 13 16 19 | |
6 | 光連接器形式 | FC/APC，SC/APC可選 | |||
7 | 頻率范圍 | MHz | 47～862/1000(詳見型號后綴標注) | ||
8 | 載噪比 | dB | ≥52.0 | ≥53.0 | |
9 | 平坦度 | dB | ±0.75 | ||
10 | 射頻輸入信號電平 | dBuV | 75±5 | ||
11 | 載波組合三階差拍（C/CTB） | dB | ≥65.0 | ||
12 | 載波組合二階差拍C/CSO） | dB | ≥65.0 | ||
13 | 射頻輸入阻抗 | Ω | 75 | ||
14 | 射頻輸入反射損耗 | dB | ＞16(47～550)MHz＞14[550～862/1000MHz | ||
15 | 供電/功耗 | V/W | 90～255市電可選-48VDC/≤25,雙電源工作≤50 | ||
16 | 工作/貯存溫度 | ℃ | -20～50/-30～85,全自動機箱溫度控制 | ||
17 | 工作相對濕度 | % | 20%～85% | ||
18 | 尺 寸 | ″ | 19″×11″×1.75″（W×D×H） | ||
19 | 網管接口 | RJ45，支持瀏覽器和SNMP | |||
注：1） 帶光放大器，長距離傳輸時測量;2）在規定的鏈路損耗條件下，在550MHz頻率范圍內配置59個PAL-D模擬電視頻道信號，在550MHz～862（1000） MHz頻率范圍內傳送數字調制信號，數字調制信號的電平（8MHz帶寬內）比模擬信號的載波電平低10dB,光接收機輸入光率為-1dBm時，測量載波組合三階差拍比（C/CTB）、載波組合二階差拍比（C/CSO）及載噪比（C/N）。 | |||||
產品名稱 | 型號 | 技術參數 |
外調制光發射機 | HS 15205 | RF80 ± 5 dBuv 輸入，ITU 1550nm, 2 × 5、7、9 dBm 輸出，SBS13、16、18可調；1U標準機箱，雙模塊熱插撥電源，AC90 ～ 255V或DC-48V供電，RJ45標準網管（支持SNMP、WEB） |
HS 15207 | ||
HS 15209 | ||
HS 15207-19 | RF80 ± 5 dBuv 輸入，ITU 1550nm, ≥ 2 × 7、9、11 dBm 輸出，SBS13、16、19可調；1U標準機箱，雙模塊熱插撥電源，AC90 ～ 255V或DC-48V供電，RJ45標準網管（支持SNMP、WEB） | |
| HS 15209-19 | ||
| HS 15211-19 |
